想知道“什么是有源功分器”，我们先了解“什么是功分器”。

功分器在微波电路中用途非常广泛，特别是在相控阵/固态功率合成如火如荼的今天，几乎每个微波产品里都有它的身影。功分器又称功率分配器/合路器，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。

功分器按输出通常分为一分二（一个输入两个输出）、一分三（一个输入三个输出）等。功分器的主要技术参数有功率损耗（包括插入损耗、分配损耗和反射损耗），各端口的电压驻波比，功率分配端口间的隔离度、幅度平衡度、相位平衡度，功率容量和频带宽度等。常见功分器一般有二功分、三功分、四功分、八功分等。

不同端口数量功分器

一、什么是有源功分器？

功分器从结构上一般分为：微带和腔体两种。腔体功分器内部是一条直径由粗到细程多个阶梯递减的铜杆构成，从而实现阻抗的变换；微带功分器则是几条微带线和几个电阻组成，从而实现阻抗变换。

芯启源微带系列功分器

另外，根据是否需要外加电源才能正常工作，功分器可以分为有源功分器和无源功分器。

①有源功分器：必须要有外加电源才能正常工作。内部带放大电路，对传输信号有增益，可弥补线路损耗，降低系统噪声系数。主要缺点有功率容量较小，只能传递小信号。

②无源功分器：只需输入信号，不用外加电源既能正常工作。核心优势点是工作稳定、结构简单、无需供电；缺点是接入损耗太大。

综上可知，有源功分器系带放大及直流馈电功能，可搭配有源天线使用，能有限弥补线路损耗，改善信噪比，特别适合微弱信号的分配，在GPS卫星导航领域有着广泛的应用。

二、有源功分器应用

有源功分器是内部带有信号放大功能的功率分配器，可以有效弥补线路损耗，改善系统信噪比，对于微弱信号的分配极具优势。故而，有源功分器非常适用于卫星中频信号通信。

一般而言，无源功分器有着较大的插入损耗。针对卫星通信这种应用，有时铺设线路长，存在线路损耗大的情况，所以需使用放大器来弥补这些损耗。集有放大功能的有源功分器可以在进行信号分配的同时放大信号，有效弥补这些线路损耗。

有源功分器实拍图

例如，卫星电视接收系统中的多台卫星接收机共用一面天线，它们之间的连接除了依靠电缆之外，还需要有源功分器来实现，并根据所接接收机的多少选用相对应的有源功分器。例如，接两台接收机就用二功分器，接四台接收机就用四功分器。有源功分器通过信号放大器保证了每个端口的信号输出质量，从而确保每一台终端设备的信号接收稳定性，提升通信流畅度和体验感。

三、有源功分器产品分享

前面介绍了这么多有源功分器的知识，相信有很多人会问“有源功分器可以入手哪款产品呢？”。这里小编给大家准备了一款今年刚推出的有源功分器新品——GPS有源功分器系列，来自于射频微波领域的头部品牌芯启源。

大家都知道，以GPS为代表的卫星导航应用产业已逐步成为一个全球性的高新技术产业，普遍应用于地理数据采集、测绘、车辆监控调度和导航服务、航空航海、军用、时间同步、机械控制、大众消费应用等。由此，与卫星导航相关的测试设备、功能单元拥有很大市场需求，GPS有源功分器应运而生。

GPS有源功分器实拍图

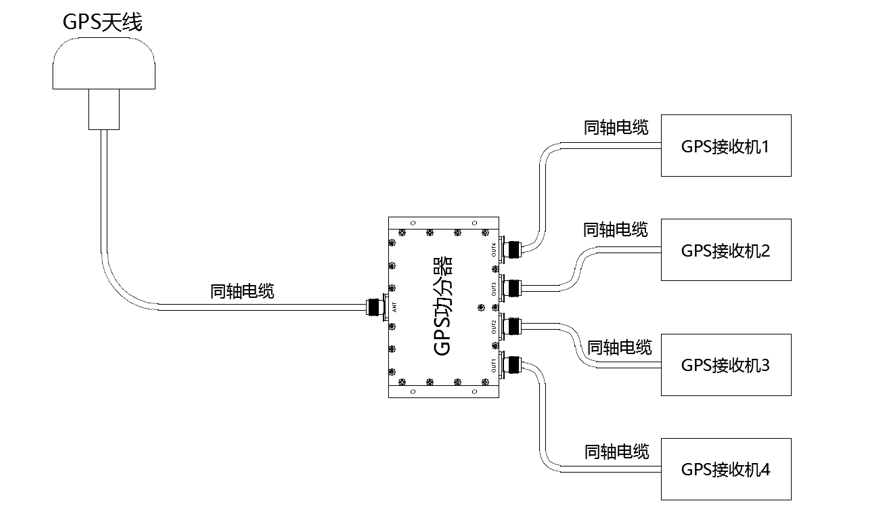

芯启源推出的GPS有源功分器系列应用于卫星导航，将来自GPS天线的信号分配到多个GPS接收设备，以实现对GPS信号的共享，完美解决某些室内（如高铁站、地铁站、室内停车场、隧道等）信号覆盖的问题。

该款GPS有源功分器支持2/4/8路卫星信号分配，支持GPS/QZSS-L1/L2/L5, QZSS-L6, GLONASS-G1/G2/G3， BeiDou-B1/B2/B2a/B3， Galileo-E1/E5a/E5b/E6, NavIC-L5， 以及 L波段卫星信号，多种接头类型可?。⊿MA/TNC/N），支持自动直流端口供电选择（无需额外处理接收设备直流）、支持天线掉线指示功能。如果你正在寻找一款应用于卫星通讯的有源功分器，芯启源这款产品无疑是你的最佳选择。

以上就是本次分享的全部内容，希望对众多有源功分器用户有所帮助。如果大家对于射频微波、测试测量设备等相关领域有兴趣欢迎下方评论区留言，小编将持续为大家分享相关硬核知识。
